老家是個屋齡超過30年的老房子,小時候熟悉的褐色刷條紋開關面板,如今連按鈕都黃黃髒髒的,於是在一時衝動之下訂了一堆國際牌的插座和開關來汰舊一番,雖然換掉舊的東西有點感傷,不過更新開關後整個房子好像也年輕了幾歲,大家也覺得還不錯用,算是一個值得的投資呢!如果想要用小成本讓老房子有新的質感,換開關和插座就可以帶來耳目一新的效果喔!



一、簡介國際牌的星光系列開關與插座

1.星光(Deco Lite)的名稱由來是因為開關裡有附上螢光裝置,在關閉的情況下會有一點淡淡的橘光,在晚上黑漆漆的房間裡一下子就可以找到開關的位置,所以叫做星光開關,一個插座有一個螢光開關簡稱一星球,有兩個螢光開關簡稱二星球,以此類推,據說一個房間裡如果聚集了一到七星球就會看見奇妙的生物。

2.想知道星光系列所有的產品網路上都很好找,以下只介紹我有用到的部分,而我買的插座都是一般110V用的插座,220V的插座要另外買,不可以用110V的插座替代。

3.一個插座裡有幾個開關、幾個插座就會簡稱幾開幾插,例如有兩個開關和一個插座就簡稱兩開一插;至於插座有時候會比較大有上下兩排甚至三排,一排的插座稱作一聯,有上下兩排稱作二聯,以此類推。


型號WTDFP4308的一開一插含接地插座,如果一排插座裡要擠三個插座或開關的話就沒辦法放入含接地的插座囉,因為接地需要佔一定的空間,此外如果一開一插但是不需要接地的話型號是WTDFP4306。要注意的是此款的接地插座後面是一個火線孔、一個中性線孔以及兩個地線孔,而一般插座則是有兩個火線孔、兩個中性線孔和兩個地線孔,如果配線要橋接時請留意孔夠不夠用,如果不夠的話可能就要自己另外綁橋接的電源線了。


型號WTDFP4366的一開兩插插座,請注意因為星光系列開關比較大,所以和開關相連的插座會比較擠,插不下比較大的插頭或是轉接插頭。


分解圖,分為左邊面板的部分和右邊壁插本體的部分。


分解圖,安裝時會先上右邊的本體,接著上左上方的框架,最後直接把左下方的面板按壓扣上就完成了。


分解圖,看看插座背面,廠商已經幫我們把兩個插座做好橋接了,火線和中性線以及銅線剝皮的建議長度也都有標示。附帶一提從背後可以看到一般鎖固定螺絲的孔會被開關按鈕和小的插座蓋板遮住,所以安裝時必須把前面的按鈕和小面板先拆掉。


型號WTDFP1403三插插座。


三插插座的背面,已經貼心地把三個插座連在一起內部做導通,這樣就不必再做橋接線分別把三個插座橋接起來,圖中大大的W是告訴大家下面那一排請接中性線,那上面那一排當然是接火線囉。


圖上方是型號WTDFP15123的二插附接地插座,也是最常見的二插插座,是獨立接地的形式,可以接1.6-2.0的單心銅線,上圖下方是型號WTDFP151236的二插附接地大電流用插座,和一般插座不同的地方在於這個插座可以接到5.5的銅絞線,以應付電鍋等大電流電器的需求。


看背面就更清楚了,壁插透過螺絲鎖進鐵盒的部分是塑膠的,所以是獨立接地;圖中下方的大電流插座孔比較大,旁邊有說明火線和中性線孔可接3.5-5.5的銅絞線,地線可接1.6-2.0的單心銅線。


上圖是型號為WTDFP5452的二聯四開裝置。


把它拆開來其實就是一個二聯面板加上兩組二開關而已,如果自己有其他需求也可以買開關插座的單品來組合。


開關的背後不會附橋接線,因為有可能不需要橋接,如果需要橋接線的話可以到電子材料行買2.0的電線回來自己做,一尺(30公分)約6元。

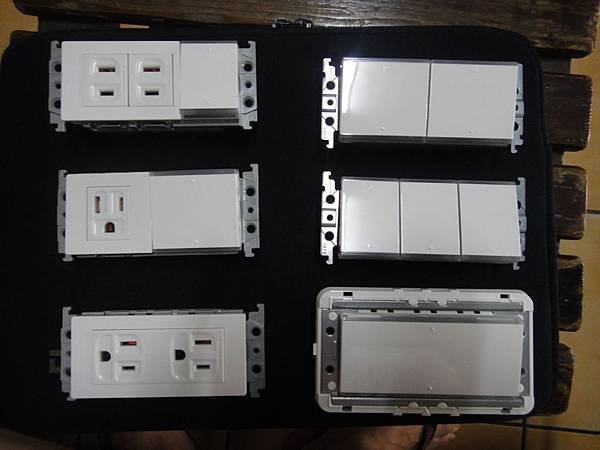

上圖左上為型號WTDFP4366的一開二插插座,左中為型號WTDFP4308的一開一插含接地插座,左下為型號WTDFP15123的二插附接地插座,右上為型號WTDFP5252的二開插座,右中為型號WTDFP5352的三開插座,右下為型號WTDFP5152的一開插座。


看看大家的屁股,只有插座接插座的部分有事先做好橋接,開關部分依個人需求自行決定,另外右下的一開插座就直接連在面板上所以看起來很大一個。


上方是型號WTDFP4336的二開一插插座,下方是型號WTDFP4366的一開二插插座,有注意到上方的開關和插座很近嗎?絕大部分的一轉多分接插座要插那一個靠很近的插座都插不下去,會卡到旁邊的開關,如果要分接出更多插座的話就必須考慮用章魚延長線或是堡明有出一款二插接地二插無接地共四插的分接插座(型號:bm3531),這一款的插頭接腳也很靠邊邊,可以剛好插下去不會卡到開關。


看看背後,可以發現開關裝置比插座裝置還要厚上一截。


最後來看看如何拆開關和小蓋板,開關和小面板都是勾住拆座本體而已,用一字起子就可以在粉紅框和藍框的地方輕鬆把它們撬開,小面板甚至用指甲就可以了。


撬撬。


 撬撬撬。


旁邊露出可以上固定螺絲的大孔,等插座本體安裝好後再把開關和小面板壓回去扣上就可以了。



二、安裝開關插座

1.如果需要製作橋接線,請參考下列圖示。



製作相鄰的橋接線,露出的銅線長度請參考插座背後剥線規格的凹槽,不剝皮的線長度約是左右插座的中點連線長度。.


用鉗子把線做適度的彎曲就OK了。



2.單純的插座接線請參考插座背後的標示,下圖為二插含接地的插座。


把電源銅線直接插入洞裡,確實插到底就OK了;火線是同側的兩個孔,兩個孔內部已經做導通不需要額外橋接,中性線、地線也是一樣,中性線標示為W、地線標示為;銅線剝皮規格有凹槽可以參照,長度約10mm-12mm;旁邊有適用的電線粗細說明,這裡是常見的1.6或2.0的線都可以用,標示為Ø1.6、Ø2;最後如果需要把插下去的線拔起來,請用一字起子插入線旁邊的長方形孔內(用粉紅箭頭標示的那三個洞),透過一字起子按壓底下白色的裝置可以讓卡住線的裝置稍微鬆一點。



3.在有開關的情況下接線會比較複雜一點,但其實開關只是在火線和中性線的中間加了一個連接或切斷的裝置而已,下圖是二開一插的插座,開關的部分會標示有0、1和3。第一步是確定火線和中性線沒有接反,如果接反可能會導致後續橋接的開關或插座只有在第一個開關打開時才能過電使用,如果第一個開關關閉的話也會使後面橋接的所有開關和插座無法過電;第二步是確認開關往上按是開燈而非關燈,如果線接錯左右側的孔,會導致開關方向顛倒,變成往下按是開燈,這個時候只要把中性線接到同一側的另外一個中性線孔就可以解決了,或是把火線接到同一側的另一個火線孔也可以解決,不過通常還是將中性線換到1或3的孔來修正這個問題。另外有時一個燈座會有兩處的開關都可以操縱,這兩處的開關有連動關係,如果很難搞清楚兩邊的關係,建議使用活電安裝,也就是不關閉總電源,這樣在更換孔位的時候就可以即時知道燈亮的狀況了。(活電安裝請注意切勿讓火線和中性線有任何接觸的機會,尤其是人體千萬不能透過任何東西同時碰到火線和中性線,否則會短路觸電)


碰過在少數情況下水電師傅是在0的地方接一條中性線,在1和3個各接了一條火線,這樣也是可以控制燈的開關,更動了會造成兩個燈其中一個不亮,所以我還是乖乖照原來師傅的配線方式去接了。

 三、照片分享


原廠的叮嚀。


開關的接線說明。


如果使用省電燈泡可能造成螢光開關不停閃爍,這就需要加裝一顆電容來解決這個問題了,原廠建議請水電師傅來協助。


白天的螢光開關。


晚上的螢光開關,哈哈。


用驗電筆檢查火線孔,結果顯示0V代表接錯線了。


十年的房子,線路的確有符合電工法規的標準接法。


三十年以上老房子的電鍋插座,已經長期過熱都快不行了阿@@,而且銅線竟然用最細的1.6而已=.=。


老房子的接線。


因為老房子有好些附近的插座其實都是串在一起的,所以藏在牆壁裡的橋接線會比較多。


剛開始接自行摸索時,為了接好開關花了超多的心力,有時候弄好一個較複雜的插座就花了四、五十分鐘,後來才慢慢抓到規則和訣竅。



如果想要參考國際牌星光系列的開關型錄請連結下載http://pesstw.panasonic.com.tw/download/dc_catelogue/14.zip

如果想要參考更多國際牌的開關插座或其他設備型錄請到台灣松下公司的網站http://pesstw.panasonic.com.tw/download/index.html



底下簡單附上2013年8月查詢的部分星光開關插座市價和網路價。

圖示 型號 價格(網路-市價)

WTDFP5152

64

        -75


WTDFP5252

117

        -130


WTDFP5352

165

        -184


WTDFP5452

254

        -270


WTDFP4308

 130

        -132


WTDFP4336

160

        -169


WTDFP4366

125

        -130


WTDFP4912

165

        -179


WTDFP4922

210

        -244


WTDFP4932

260

        -287


WTDFP1403

75

        -76


WTDFP15123

69

        -79


WTDFP151236

77

        -84


                                WEF8981

190

        -

 如果型錄裡沒有自己想要的樣式也可以自己組合,參考如下


組合品圖示 型號 網路價格


 WTDF6101W

以下蓋板應該都

含固定用的框架

 15

        -18

 6102W.jpg    WTDF6102W

 32

        -38

 6103W.jpg    WTDF6103W

 75

        -76

 6801W.jpg   WTDF6801W

 15

        -19

 6802W.jpg    WTDF6802W

 15

        -19

 6803W.jpg    WTDF6803W

 15

        -19


 WTDF6891W

含固定用的框架

 15

        -17

 6892W.jpg    WTDF6892W

 32

        -34

 8400W.jpg    WTDF8400W

 120

        -

  3710.jpg    WTFF3710

 15

        -

 3111.jpg    WTFF3111W

 15

        -20

 3112.jpg    WTFF3112W

 15

        -20

 3113.jpg    WTFF3113W

 15

        -20



額外附上部分Cosmo Art開關的參考價格

請留意Cosmo Art系列都是下面一點發綠光而不是橘光,有的人不喜歡晚上看到一堆綠螢光...

而且Cosmo Art系列都是循環式開關,按一下開、再按一下關,而不是像傳統開關一樣上下扳動。

Cosmo Art系列有五種顏色可以選擇,面板不會發光,單純挑顏色而已喔。



圖示 型號 網路價格
 COSMO5152.jpg    WTAF5152

 287

        -300

 COSMO5252.jpg    WTAF5252

 550

        -554


 WTAF5352

 800

        -818


 WTAF4308

 357

        -

 COSMO4306.jpg    WTAF4306

 343

        -

 COSMO4366.jpg    WTAF4366

 357

        -

 COSMO4336.jpg    TAF4336

 610

        -



2018補充星光系列220V的插座只有瞬瞬插座(插式),如果要買220V鎖式插座,原本還有Cosmo Art這個選擇,但Cosmo系列已停產,要再上去買到Glatima系列的WTGF3620才有,不然就考慮其他台製或美製的220V插座囉。

參考資料:

1.COSMO ART系列型錄V201206(2012/06)。台灣松下環境方案股份有限公司。取自http://pesstw.panasonic.com.tw/download/dc_catelogue/13.zip

2.DECO LITE星光系列型錄V201206(2012/06)。台灣松下環境方案股份有限公司。取自http://pesstw.panasonic.com.tw/download/dc_catelogue/14.zip



 姓名標示、相同方式分享


創作者介紹
創作者 摩摩喳喳 的頭像
摩摩喳喳

VanDomingo的夢遊第一層

摩摩喳喳 發表在 痞客邦 留言(8) 人氣()


留言列表 (8)

發表留言
  • Steven
  • 您好,我需要一個"二插四開"的組合. 可是網路上說利用兩個"一插二開"是組不起來
    請問你知道為什麼嗎?
    還有為什麼三開+一開二插,這樣的方式就組的起來呢?
    (和水電工有點難溝通中....)
    http://goods.ruten.com.tw/item/qa_full?21108094370454&page=2
  • 先抱歉一下我久久才上來看部落格,
    另外針對您的問題我也不太懂,我沒有受過訓練所以只會接觸過的簡單組合,
    建議您還是多花點時間和水電師傅溝通或是詢問有沒有變通的方法吧,
    我記得我碰過一個問題,我向店家買一組兩開和一組一開一插(含接地)要自行組合在一起,當時店家的師傅也是說不行,我也是不懂為何不行,所以還是買來弄了,結果實際裝上去才發現真的少了一條線=.=,我的解決方式是自己土炮把其中一條壁內電線(印象中是火線)用外接延伸的方式分成兩條線才解決,但多費了我不少功夫,所以師父說的是有道理的,能不能有其他變通方式還是先問問比較保險喔!

    摩摩喳喳 於 2014/11/19 14:13 回覆

  • a20150511
  • 請問:國際牌 WTDFP 8 - 4308 P … 這型號如何安裝…?
    我原本只有一個開關…想換有多一個 3孔插座的…
    牆壁上僅 2條線…一紅一藍…


    多謝
  • 抱歉這個問題我沒什麼把握,
    只有一紅一藍代表只有一條火線一條中性線,一般來說紅線應是火線,通常應該還要有一條中性線,我曾經試過這樣的組合:
    紅線
    ┌-┐ ╱
    插火火 火火開
    座 Y 關
    中中 中中
    └-┘ ╲
    藍線
    將火線和中性線接在開關上,然後再從開關橋接到插座,但因為電流受到開關的限制,所以只有在開關打開的時候插座才會有電。
    或許顛倒過來可以解決這個問題但我後來沒有機會試過,但我認為理論上應該可行:
    紅線
    ╲┌-┐
    插火火 火火開
    座 Y 關
    中中 中中
    ╱└-┘
    藍線
    將紅線和藍線接在插座那邊,再做橋接線接到開關處,理論上插座的電流這樣就不會受到開關箝制,但缺點是插座若使用較大電流電器可能會影響電燈的電流穩定而減少燈泡壽命,而插座第三孔因為沒有地線所以僅能裝飾用。

    摩摩喳喳 於 2016/02/18 09:35 回覆

  • 悄悄話
  • 路人甲
  • 介紹很詳細,讚!
  • 謝謝你的讚美~

    摩摩喳喳 於 2017/11/15 09:14 回覆

  • suyanjae
  • 您好,你這篇影片教學讓一般想自己修繕家中的人,非常有幫助 ! 感謝熱心上傳分享!! 我從基本插座開關符號 ,火線 ;短邊、白色 ; 長邊符號慢慢找關鍵字,找到您這篇 !

    抱歉~進入問題,目前家中三樓總開關與四樓的插座區有異,之前四樓插座區還可以使用,但過了一個冬天,發現四樓插座區無法都沒電,用過"電筆"和"手持式燈泡"測試過從一個插座區分接兩個插座區域都沒有電的跡象,但是同樓層四樓的電燈開關區都正常,總電源三樓房間區都沒異樣,我不是專業的,如果想自己更換總開關的室內配線,請問把總開關關掉就可以了嗎 ? 還需要注意甚麼安全事項嗎 ?
    另外還有一個問題,四樓插座區電力來源, 可以改到同四樓層的太陽能總開關區嗎 ? 這樣維修較方便。
    請問室內電線要購買紅色跟白色分別是多少mm的?家裡是10~20年房子,無地線裝置。 請指點迷津 ! 感謝。

    如果真的不行自己更換,請問重新拉線 和 換單組15A或10A開關 行情大概多少?
  • suyanjae大您好,因為我也不是水電專業的,可能沒辦法給予你最適合的建議,相關專業問題還是請教水電專門人員比較妥適
    ~
    以下我僅就自己經驗分享
    1.想自己更換總開關的室內配線,請問把總開關關掉就可以了嗎 ? 還需要注意甚麼安全事項嗎 ?
    回應:20年內房子的插座和開關的迴路通常是分開;如果是換電線的話,將總開關關閉就可以了,在換線前可以把舊配線拍照並用奇異筆做標示,以免線多換一換搞混了、或是忘記線路怎麼走;保險起見在動手前用驗電筆等工具測一下是否確實斷電。如果是換無熔絲斷路器的話,要先確定斷電且線要確實鎖緊,如果是換總開關,台電進來的部分要確實斷電,電力部分若沒把握強烈建議請師傅做,可以在旁邊看順便學,電力靠自己摸索有一定危險。
    2.四樓插座區電力來源, 可以改到同四樓層的太陽能總開關區嗎 ?
    回應:理論上應該可以,但是共用線路要考量迴路內電器彼此干擾和線路負載問題,事先請教師傅或太陽能廠商比較妥當。
    3.室內電線要購買紅色跟白色分別是多少mm的?
    回應:牆壁內管道充裕的話,可以都更換2.0mm的,但如果管道空間有限,電燈的部分可以用1.6mm取代,插座部分維持2.0mm;如果是長期使用高瓦數電器(微波爐等等)的插座,能使用5.5mm最好,至少要2.0mm。(未來家庭用電需求應該會更多不會更少)
    4.重新拉線 和 換單組15A或10A開關行情大概多少?
    回應:這部分我沒經驗,行情可以詢問兩三家水電行請師傅報價比較看看。無熔絲開關要換幾A要評估線路承載,不能隨意換大,攸關安全。

    摩摩喳喳 於 2018/01/23 10:15 回覆

  • suyanjae
  • 另外一個問題,碰到一種10多年前的老舊插座模組背後,沒有一字可以插入拆解電線的老舊開關模組,這要怎麼處理 電線直接拉起來就好了嗎? 感謝解惑!
  • 我碰過的插座通常分鎖式和夾式,鎖式可以找看看有沒有螺絲要鬆開,夾式如果找不到一字起子插入的地方,我有碰過用卡榫的,有個地方可以扳動,讓電線比較好拔出來,如果都沒有的話大概也只能直接拉了,只是沒鬆開很難拉;另外如果壁內電線預留長度夠的話,也可以直接剪線,不要讓預留電線太短繃太緊就好。

    摩摩喳喳 於 2018/01/23 10:08 回覆

  • suyanjae
  • 各位大大,想請教,如果從想把原本總電盤處(房間內開關處)地方,將開關內的台電的線移接出來,並且從新裝設"新的總電盤處",牽線牽到比較靠近走道的房間外,(方便水電工及修繕人士),讓電線貼者牆壁上釘或黏,靠牆或靠地下垂直處讓他外露,(家裡沒小孩及寵物),這樣會比傳統從新破壞牆面拉線便宜嗎? 或是方便日後更好施工及維修嗎? 這方法可行嗎? 請給點專業意見,感謝指導。
  • 可以,明線外露的部分可再考慮如何美化或搭配。走外部明線一定會比破壞牆面重新配管方便且便宜,但相對要讓自己覺得美觀就比較費工夫,您可以綜合自己需求、價格、時間、日後擺設或裝潢等因素來考量怎麼做比較合適,或是分別詢問水電師傅的專業評估和室內設計方面友人或設計師的看法,在我的想像中,如果走明線的優先要求是不妨礙室內動線,第二個是灰色管道我可能會搭配牆面外加裝飾(如白色飾板)或是將管線上彩色。

    摩摩喳喳 於 2018/01/23 10:29 回覆

  • suyanjae
  • 佛心大大,抱歉! 忘了標記問題1.2.3.這動作了,讓您看問題看得很吃力!
    以後會注意 ^^

    非常感謝您百忙中願意回答菜鳥這麼多問題,我已經複製到我的筆記本,
    好好研究一番,大大專業經驗及回答對我非常有幫助,真的!

    感謝感謝再感謝~!!! 祝福大大有美好的一天 <3
